MATFOR Extensions は、その名の通り、MATFOR プログラムに汎用性を追加するのに使用できる MATFOR モジュールの外部データまたはコンポーネントです。現在、MATFOR で利用可能な Extensions は、MATFOR Interface と Tecplot FileIO の二種類があります。
MATFOR 4.1 の新機能である、MATLAB Interface は、MATFOR ユーザーに MATLAB の関数へのアクセスを提供し、それによって、MATFOR ユーザーは、MATFOR にビルトインされていない機能を利用できます。MATLAB の関数を使用できることによって、MATLAB を使用してプロトタイプを作成するユーザーにとって MATFOR は理想的なツールとなり、C++ および他のプログラミング言語の実装ができます。MATFOR を使用することで、MATLAB と他の言語間の比較を素早く実行できます。
|
MATLAB
Interface には、現在、利用可能な関数は二つあります。一つは、mfDoMATLAB() です。MATLAB の関数名、対応する入力引数を取り、さらに mfArray を返します。
例、
| MATLAB |
magic(5) in MATLAB |
| MATFOR |
mfArray x;
x =
mfDoMATLAB("magic", 5); |
MATFOR コードは、上記の MATLAB のコードと同等です。
|
 |
|
MATLAB Interface は、MATFOR ライブラリに含まれています。 MATLAB Interface を使用する場合、システムに MATFOR とMATLAB の両方をインストールする必要があります。MATLAB のインストール時に, MATLAB computational engine を登録するように要求されます。 インストール時に登録しない場合、以下のコマンドを実行してください:
>matlab /regserver
MATFOR Extensions の詳細は、 MATFOR Reference
Guide. を参照してください。 |
|
 Back
to top |
|
| |
| Streamline
Series |
Streamline Series は、異なるデータ型、構造化および非構造化されたメッシュ データと準拠するために v4.1 で拡張されました。さらに、新しい関数 mfStreamArrow は、シミュレーション時のフローの方向を正しく示します。 Streamline
Series にはまた、mfStreamDashedLine、mfStreamRibbon および
mfStreamTube が含まれます。 最適な関数を選択して、出力イメージまたはムービーを作成します。 以下のサンプルは、Streamline Graphs のアプリケーションです。
|

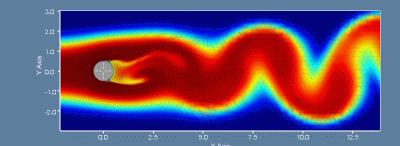

Turbulent flow phenomenon represented
using mfStreamLine |

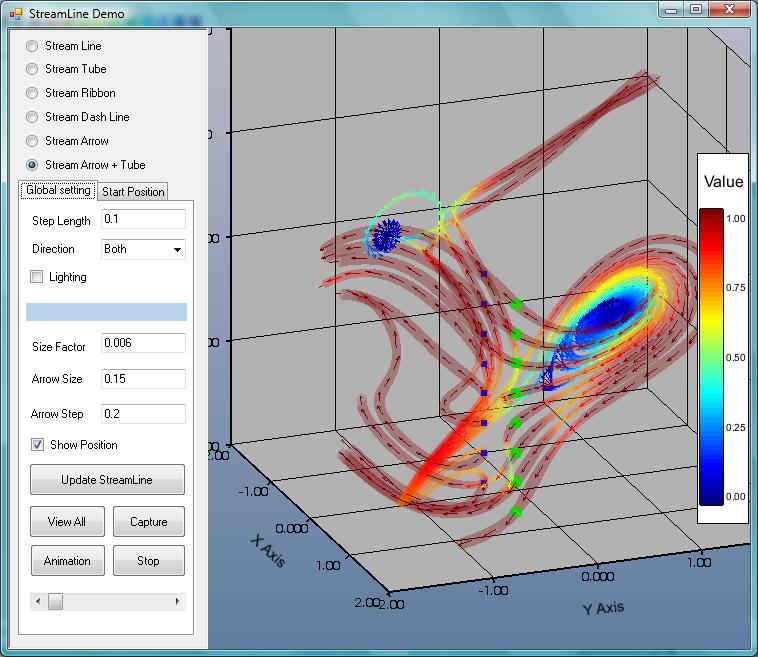

GUI example of streamline
graphs |
| Back
to top |
|
| |
| Editor Series
|
Editor Series は、機能性とユーザビリティの両方が改良され、真新しい装いとなりました。
v4.1 では、二つの拡張 editor、"Draw List" と "Transform"、および拡張 "Background" editor がさまざまなオブジェクト操作をサポートする Editor Series を支援します。
callback 関数での editor の使い方...
|
|

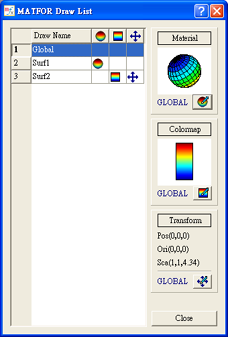

NEW Draw List Editor
|

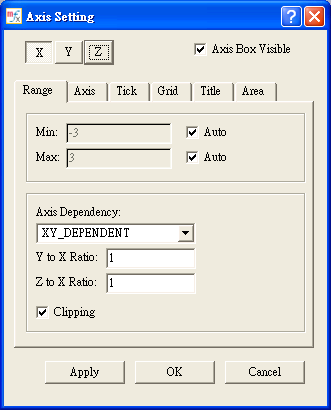

Axis Setting Editor |
|
|
|
|
Colorbar Editor |
NEW

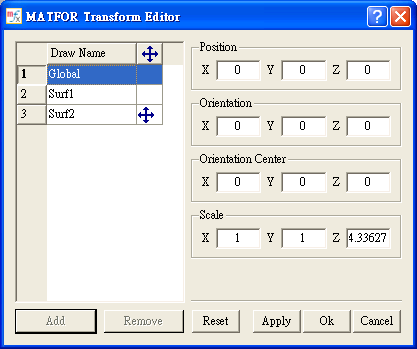

Transform Editor |
 |
 |
|
NEW

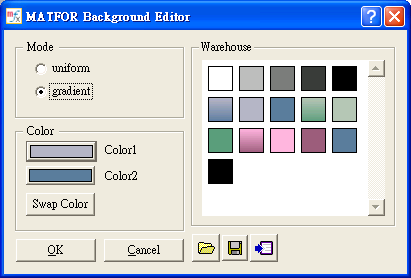

Background Editor |

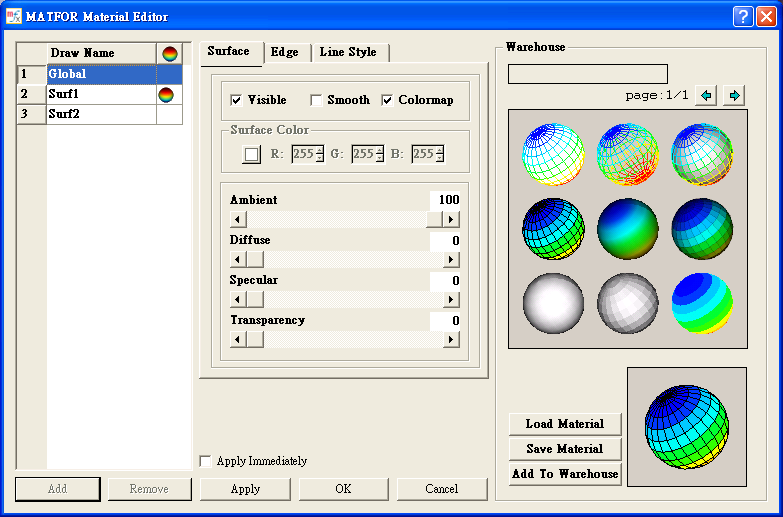

Material Editor |
 |
 |
|
Colormap Editor |
|
 |
| |
Editors を使用する一つの方法は、GUI プログラムからの呼び出しです。 アプリケーションを作成し、これらのビルトイン Editors を使用して、簡単にかつ効果的に機能を追加します。 以下の例は、callback 関数で使用する際に、Editors がどのように表示されるかを示しています。 |
 |
|
以下の FORTRAN と C++ のコードは、callback 関数の Editor の呼び出し方法を示しています。
|
In
FORTRAN
...
subroutine
EditColormap_Click(sender)
use
mxui
CHARACTER(*) :: sender
call
msEditorColormap()
end subroutine
EditColormap_Click
... |
In C++
...
MF_CALLBACK
EditColorbar_Click(const char*
sender)
{
mfEditorColorbar();
}
... | |
| |
Back
to top |
| |
| Print
Preview |
"Print Setup" と "Print Preview" 機能をサポートしました。 Print Setup
機能は、印刷設定を行い、Print Preview は、印刷する形をそのまま表示するダイアログを表示します。 ツールバーで "refresh" ボタンを押下することで、MATFOR
Graphics Viewer のオブジェクトの変更を即座に反映します。 印刷機能を使用するには、メニューまたはツールバーのボタンを使用するか、プログラムで msPrintPreview() を単純に呼び出します。
|
|
Print Setup
|

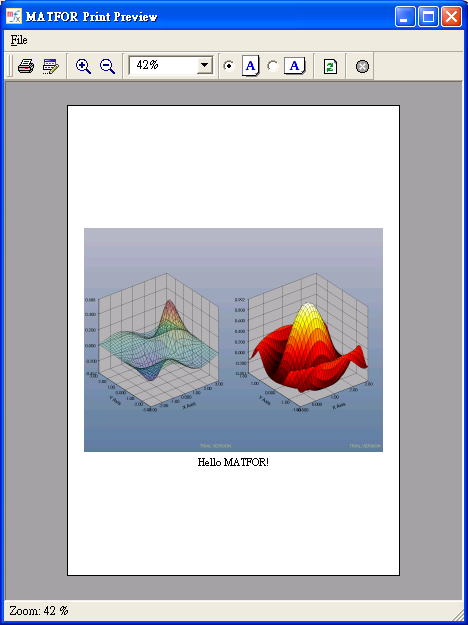

Print Preview |
 |
 |
|
| |
|
|
注意: 以下、有効な MMS (年間サポート サービス プラン) をお持ちのお客様の v4.1 のアップグレード方法です:
1) v4.1 を ダウンロード
してください。
2) 製品を購入時に取得した Serial Number を使用して、開発元の AnCAD 社の Web サイト Product
Activation Page,から MATFOR を再度アクティベートしてください。Email にてパスワード情報を連絡します。
3) パスワード情報を使用して MATFOR を登録してください。
アップグレードに関して、ご不明な点がございましたら、 こちら までご連絡ください。
|
